SÉRIE W-600 : Régulateur de température pour montage mural

Caractéristiques techniques :
Tension nominale : 90 ... 260 V AC 50/60 Hz.
W-616 Max. Courant : 40 A.
Capteurs : Librement sélectionnable (W-616S).
Raccordement : Connexion via des serre-câbles (2 × M25 + 2 × M12) et des bornes à vis (jusqu'à 16 mm²).
W-630 Max. Courant : 10 A (via fusible interne).
Capteurs : Choix de capteurs à résistance (W-630R) ou de thermocouples (W-630T).
Raccordement : Raccordement au réseau par câble 1,5 m H05VVF avec fiche Schuko (CEE 7/7) Raccordement du chauffage par embase Amphenol ecomate C016 6+PE
W-650 Max. Courant : 20 A.
Capteurs : Choix de capteurs à résistance (W-650R) ou de thermocouples (W-650T).
Raccordement : Raccordement secteur via Helukabel JZ-600 1,5 m 3 × 2,5 mm² Raccordement chauffage via boîte à bride Binder Série 694 4+PE.
W-690 Max. Courant : 40 A.
Capteurs : Choix de capteurs à résistance (W-690R) ou de thermocouples (W-690T).
Raccordement : Raccordement secteur via Helukabel JZ-600 Câble 1,5 m 3 × 6 mm² Raccordement chauffage via prise Harting Han Q 4/2 F-c.

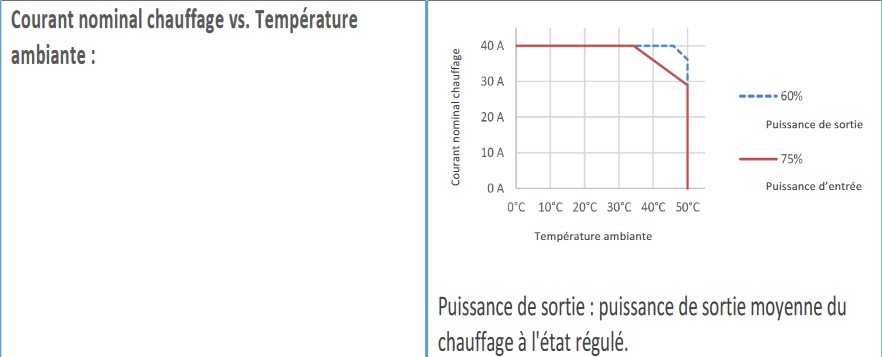

Phase de réchauffement : 40 A jusqu'à 10 min à une température ambiante de 50°C.
Puissance de crête à 230 V :
W-616 : 9200 W.
W-630 : 2300 W.
W-650 : 4600 W.
W-690 : 9200 W.
Interrupteur de puissance : Triac.
Fusible : 10 A (fusible interne, remplaçable par le service clientèle).
Protection thermique : +85 °C (température électronique, réinitialisable).
Entrées de capteurs : Pt100, Pt1000 (chaque connexion à 2, 3 ou 4 fils), nickel 120, NTC 10k, NTC 100k (chaque connexion à 2 fils), thermocouples de type K, J, E ou N. Toutes les entrées sont libres de potentiel avec protection contre la rupture du capteur.
Plage de réglage :
Pt100, Pt1000 : -120 °C … +850 °C.
Ni120 : -50 °C … +250 °C.
NTC10k : -20 °C … +250 °C.
NTC100k : 0 °C … +250 °C.
K Thermo. : -200 °C … +1350 °C.
J Thermo. : -210 °C … +1200 °C.
E Thermo. : -200 °C … +1000 °C.
N Thermo. : -200 °C … +1300 °C.
Type de régulateur : FAT (Fast-Adaptive-Tuning).
Plage autour du point de consigne : ±3 K.
Affichage : Afficheur graphique LCD.

Opération : Via clavier et commande de menu multilingue en option : par unité de commande WRZF310N (distance jusqu'à 7m).
LED d'état : LED à 3 couleurs pour signaler les différentes conditions de fonctionnement.
Sortie de signal sans potentiel : 50 mA max. 45 V (libre de potentiel) commutée si la température est dans la plage correcte (Status LED verte).
Température ambiante : -20 °C ... +50 °C.
Langues : Anglais, allemand, espagnol, français, japonais.
Humidité relative : < 90 % non condensée.
Type de protection : IP65 (couvercle fermé).
Classe de protection : 1.
Boîtier : 151 x 175 x 90 mm.
Polycarbonate avec couvercle transparent imperdable UL 94-V0 Fermetures à charnières manuelles → Aucun outil nécessaire.
Poids : 1,5 kg (avec presse-étoupes), 1,8 kg (avec embase).
